Испытания грунтов штампами

Испытания грунтов штампами площадью 600 - 5000 см2 Определение деформационных характеристик грунтов штампом выполняются в соответствии с требованиями ГОСТ 20276-99 «Грунты. Методы полевого определения характеристик прочности и деформируемости».

Испытание грунта штампом проводят для определения следующих характеристик деформируемости:

• модуля деформации (Е) для крупнообломочных грунтов, песков, глинистых, органоминеральных и органических грунтов;
• начального просадочного давления (psi), относительной деформации просадочности (εsl) для просадочных глинистых грунтов при испытании с замачиванием, кроме набухающих и засоленных грунтов.

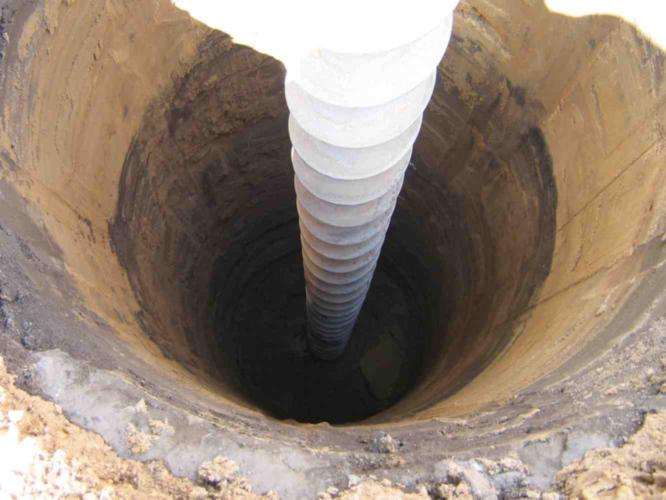

Характеристики определяют по результатам нагружения грунта вертикальной нагрузкой в забое горной выработки с помощью штампа.

Оборудование и приборы:

• штамп;
• устройство для создания и измерения нагрузки на штамп;

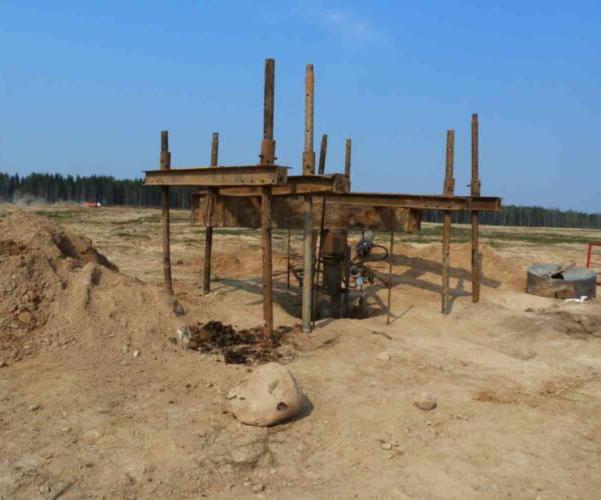

• анкерное устройство (для установок без грузовой платформы);
• устройство для измерения осадок штампа;
• устройство для замачивания и контроля влажности грунта (при испытании просадочных грунтов).

Конструкция установки обеспечивает:

• возможность нагружения штампа ступенями давления по 0,01—0,1 МПа;
• центрированную передачу нагрузки на штамп;
• постоянство давления на каждой ступени нагружения.

Типы штампов:

• I — с плоской подошвой площадью 2500 и 5000 см2;
• II — с плоской подошвой площадью 1000 см2 с кольцевой пригрузкой по площади, дополняющей площадь штампа до 5000 см2;
• III — с плоской подошвой площадью 600 см2;
• IV — винтовой штамп площадью 600 см2.

Тип и площадь штампа назначают в зависимости от испытываемого грунта. Нагружение штампа осуществляют домкратом или тарированным грузом. Результаты испытаний оформляют в виде графиков зависимости осадки штампа от нагрузки.
